致茂電子推出太陽電池?cái)?shù)組仿真電源，型號62000H-S系列提供最高可仿真太陽電池?cái)?shù)組的開路電壓(Voc)達1800V及短路電流(Isc)達30A于3U高電源模塊，且具有響應快速之設計以模擬太陽電池的輸出I-V曲線，此可應用于光伏逆變器、微逆變器及太陽能充電器的最大功率追蹤(MPPT)效能測試。
此62000H-S系列具有高速100kHz的數字化數據擷取連續量測線路及數字濾波機制，及高速25kHz的D/A控制，此可精準地仿真I-V曲線，并且可響應光伏逆變器的拉載市電漣波效應于I-V曲線仿真時，單機內建EN50530 & Sandia太陽電池?cái)?shù)學模型，用戶可簡單地于單機前面板設定太陽電池I-V特性(Voc/Isc/Vmp/Imp)后輸出一仿真太陽電池?cái)?shù)組I-V曲線予光伏逆變器測試其靜態MPPT效能。
另外實際太陽電池(Solar Array)數組會因天候如照度、溫度、云遮或下雨而影響輸出I-V曲線，此62000H-S系列單機可讓用戶儲存100條I-V曲線，且可設定每條曲線欲執行輸出時間，此可讓使用者測試光伏逆變器于不同地區下天候條件的長時間最大功率追蹤效能。
62000H-S系列具備16bit高分辨率的數字控制及精準的電壓及電流量測機制，并搭配圖形化操作軟件(Softpanel)，此可實時地測試及顯示光伏逆變器的最大功率追蹤狀況，且測試MPPT EFF%讀值，另外使用者可選擇欲儲存的量測讀值于軟件上。
大功率太陽電池?cái)?shù)組仿真需求于商業用及發電站用光伏逆變器測試時，使用者可簡單地并聯方式連接二臺或多臺電源模塊以達到1.5MW。62000H-S系列電源供應器具有主/從并聯控制模式達16臺288kW輸出，使并聯操作模式快速又簡易，在此模式中，用戶只需透過前面板或遠程數字控制主(Master unit)單機，系統會自動將設定數值下載數據到從屬(Slave unit)單機，具有高速同步訊號控制處理，且系統具有自動均流控制。
62000H-S系列直流電源供應器操作非常簡單，從前面板按鍵或遠程控制器經由Ethernet/ USB/RS232/RS485/GPIB/APG控制接口。其具有3U精巧尺寸，可毫無困難的以標準機架堆棧于機臺上。

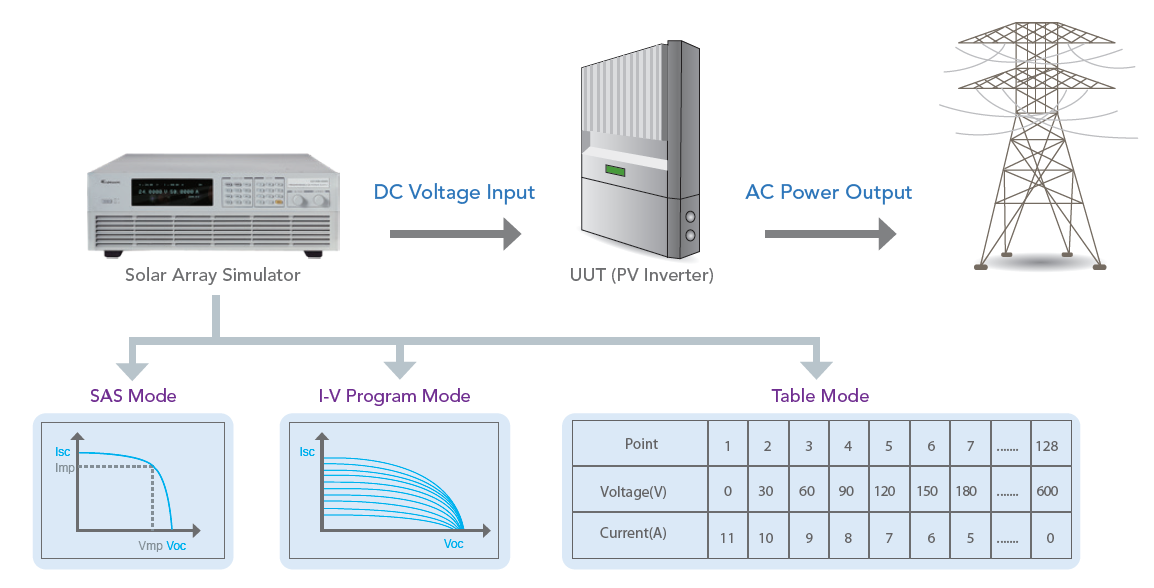

太陽電池?cái)?shù)組仿真I-V曲線電源
型號62000H-S系列具有響應快、可控制、重復性、高穩定性及精準性的仿真I-V曲線直流電源，于單機內建EN50530 & Sandia的SAS模型可簡單且方 便設定Voc、Isc、Vmp及Imp等參數后產生一I-V曲線輸出，另外具有I-V Program功能可儲存100條不同照度及溫度下的I-V曲線于內存內，并且可 以設定每一條I-V曲線運行時間(1-15,000S)，此外也提供一Table模式允許用戶透過數字接口存入128~4096點的V&I 數組功能，可讓用戶編輯任 何屏蔽的I-V曲線，以上非常適合驗證光伏逆變器(PV Inverter)如下性能:
- 設計&驗證光伏逆變器的最大功率追蹤線路及演算機制
- 驗證逆變器可允許的操作輸入電壓上&下限
- 驗證逆變器的最大功率點可允許的操作輸入電壓上&下限
- 驗證逆變器的靜態最大功率追蹤效率
- 量測及驗證逆變器的Overall E?% & Conversion E?% *
- 驗證逆變器于動態曲線變化的最大功率追蹤效能 (內建EN50530, Sandia, CGC/GF004, CGC-GF035, NB/T 32004 法規測試)
- 驗證逆變器于早晨至黃昏變化下的最大功率追蹤效能
- 驗證逆變器的最大功率追蹤機制于太陽電池被云或樹屏蔽下的I-V曲線
-
仿真實際環境溫度下的I-V曲線搭配燒機房做逆變器崩應測試
*需搭配額外功率分析儀做量測。

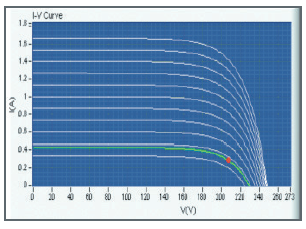

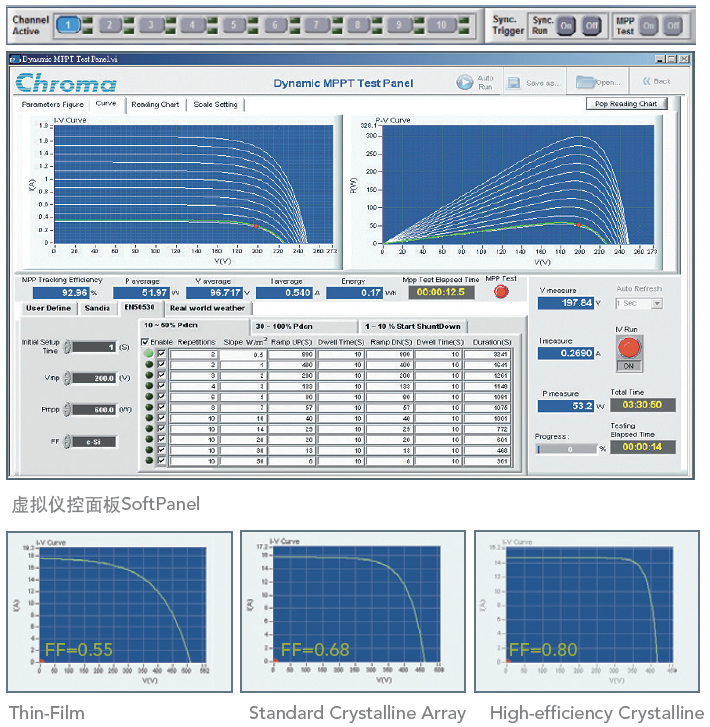

太陽電池?cái)?shù)組仿真計算機圖形化操作接口 (Softpanel)
型號62000H-S提供一絕佳的虛擬儀控面板透過數字接口(USB/GPIB/Ethernet/RS232)控制控制于PC端，使用者可非常容易地使用此Softpanel軟件編輯I-V曲線后下載至單機內存儲器(1-100)，并且可實時輸出&量測顯示光伏逆變器的最大功率追蹤狀況及讀值記錄。
模擬多種太陽電池的輸出特性 (Fill Factor)
光伏逆變器工作目的為將太陽電池可輸出之最大功率 (直流)轉換至市電(交流)，而太陽電池又會依實際照度及溫度大小而改變輸出I-V曲線，此時光伏逆變器需內建一最大功率追蹤(MPPT)機制于機器內，此可實時地追蹤太陽電池最大輸出功率饋入電網或電池內儲存以建立最佳效能的光伏發電系統。MPPT追蹤效能將是光伏逆變器非常重要的指針規格，此Softpanel 具有可編輯多種太陽電池(Thin-film、Standard Crystalline、Multi-crystalline and High-efficiency Crystalline)的I-V輸出特性Fill Factor*，此可讓使用者方便設計&驗證太陽逆變器的最大功率追蹤線路、演算機制及追蹤準確度。
*Fill Factor = (Imp*Vmp)/(Isc*Voc)

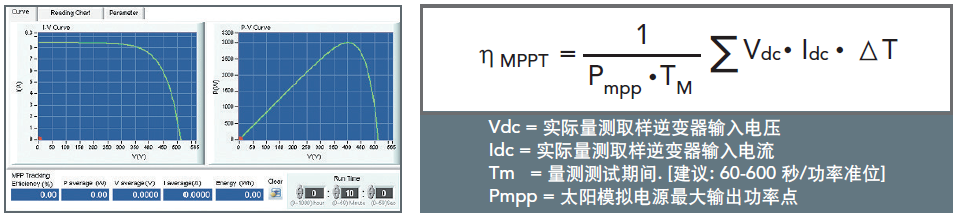

靜態最大功率點追蹤效能測試 (Static MPPT Efficiency Testing)
用戶可藉由此圖形化虛擬儀控面板軟件內的I-V曲線編輯功能:Table模式& SAS模式去編輯欲仿真的I-V曲線后下載至62000H-S系列單機內存 (1-100)內，當用戶編輯完成太陽電池?cái)?shù)組I-V曲線后，可呼叫欲測試的I-V 曲線于此畫面后，驗證光伏逆變器的最大功率點追蹤機制(MPPT)效能， 并實時將追蹤過程顯示于此畫面。另外此功能可讓用戶設定MPPT Efficiency測試維持時間，建議每一點測試時間為60s-600s為最佳MPPT EFF%效 能分析。

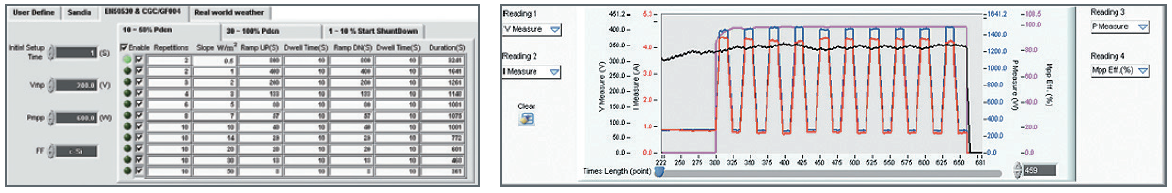

動態最大功率點追蹤效能測試 (Dynamic MPPT Efficiency Testing)
因動態最大功率點追蹤效能也會影響逆變器對光伏發電系統所發電能的有效利用及長期投資效益，因此法規EN50530, Sandia, CGC/GF004, CGC/GF035訂定一標準動態最大功率點跟蹤效能測試程序，此可讓逆變器設計廠家對于最大功率點追蹤演算效能得到一測試及提升。使用者可藉由SoftPanel內建EN50530, Sandia, CGC/GF004, CGC/GF035的Dynamic MPPT測試程序選取欲測試項目，此可簡單地測試逆變器于研發及品保階段， 當測試執行過程中可實時地計算Energy及MPPT EFF%，并且可將測試追蹤過程的讀值記錄下。

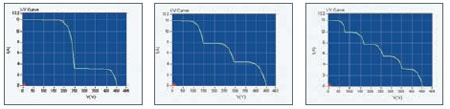

屏蔽I-V曲線仿真 (Shadow I-V Curve Simulation)
具有簡易方便的屏蔽曲線仿真及屏蔽曲線動態變化仿真于軟件 (如右圖)， 用戶可從數據庫內選擇PV Module型號或自行建立PV module參數后存，然后可設定電池板串聯及并聯數量后組成一PV Array數組，接續用戶可設定PV Module的照度、溫度參數及動態屏蔽變化移動方向及時間，此可模擬云遮變化或其它如樹木或建筑物屏蔽下的Shadow I-V曲線仿真，每條 I-V曲線為最多4096點的電壓及電流組成。

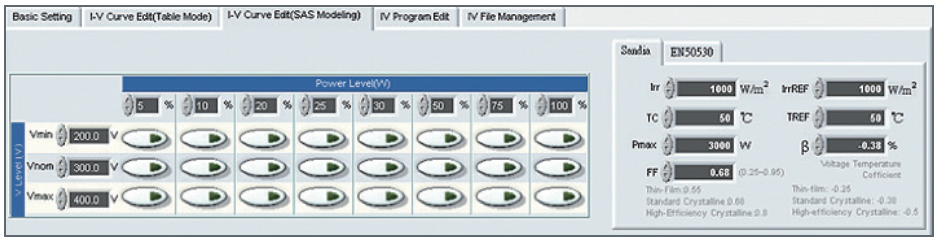

驗證逆變器的轉換效率 (Conversion Efficiency)
于此Softpanel內建一Sandia及EN50530的Photovoltaic I-V Curve Model，此可方便使用者只需輸入欲測試PV Inverter的最大輸入功率值(Pmax)、 Fill Factor、Vmin、Vnom及Vmax值，然后使用者可直接按要測試的最大功率百分比值(5%、10%、20%、25%、30%、50%、75%、100%)，此Softpanel可自動地產生此測試的太陽電池I-V曲線，接著直接按下載至單機后開始仿真此I-V曲線予PV Inverter測試Conversion Efficiency。
*需搭配額外功率分析儀做量測

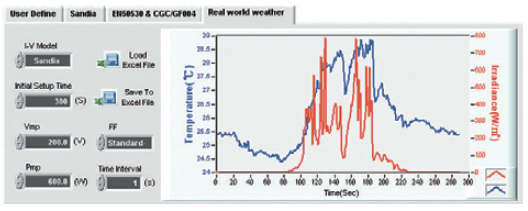

仿真實際天候的I-V曲線變化測試 (Real World Weather Simulation)
此功能可讓用戶外部輸入天候數據(如溫度及照度)藉由Excel檔案至SoftPanel內，以模擬清晨至黃昏的太陽電池?cái)?shù)組受到天候影響，如日照、溫度、云遮、下雨...，并且可設定每條I-V曲線執行間隔時間分辨率1秒，可方便使用者模擬真實環境下不同地區的天候變化狀況，以測試光伏逆變器動態MPPT效能。
自動程序靜態&動態MPPT效能測試 (Auto Run Testing)

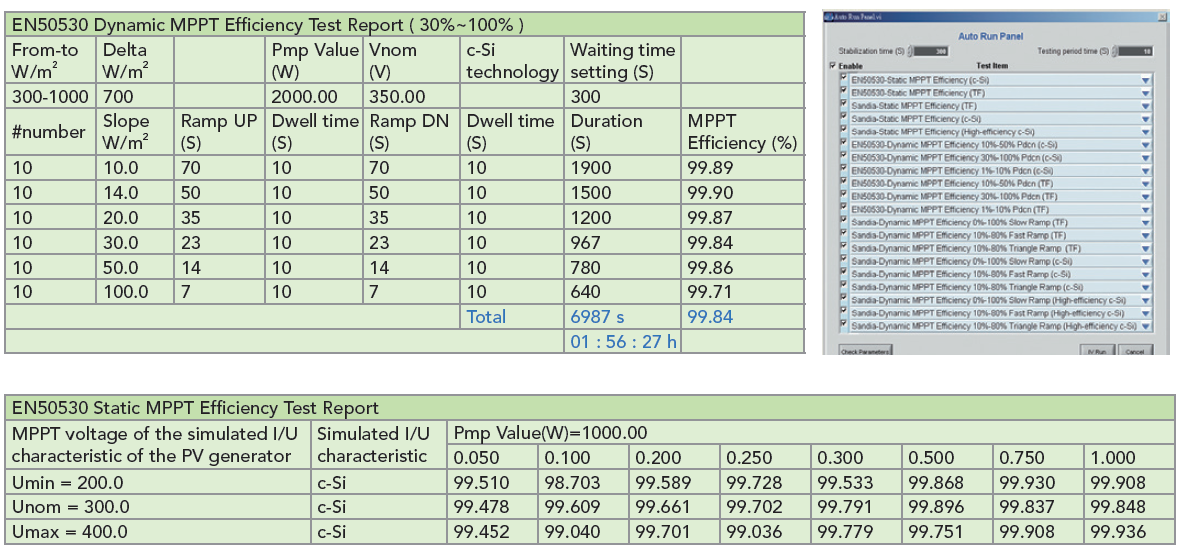

為方便研發&品保單位可快速驗證光伏逆變器之靜態&動態最大功率點追蹤效能測試，使用者可編輯欲測試的逆變器參數Vmin、Vnom、 Vmax、Pmax、Stabilization time &Testing period time后選取欲測試EN50530 &Sandia項目，即可自動執行已經規劃完成的EN50530 & Sandia Lab內 Static及Dynamic MPPT測，當測項結束后自動生成報表于Excel表格內。

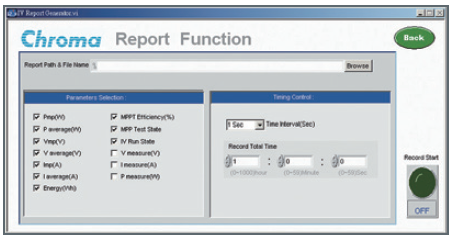

報表記錄功能 (Report Function)
此軟件將提供測試數據記錄功能，可讓用戶編輯欲記錄的量測參數，如電壓、電流、功率、瓦時及MPPT效率，另外可編輯欲記錄的取樣時間間隔(1 - 10,000s)及總時間長度，此數據將方便于分析驗證光伏逆變器。

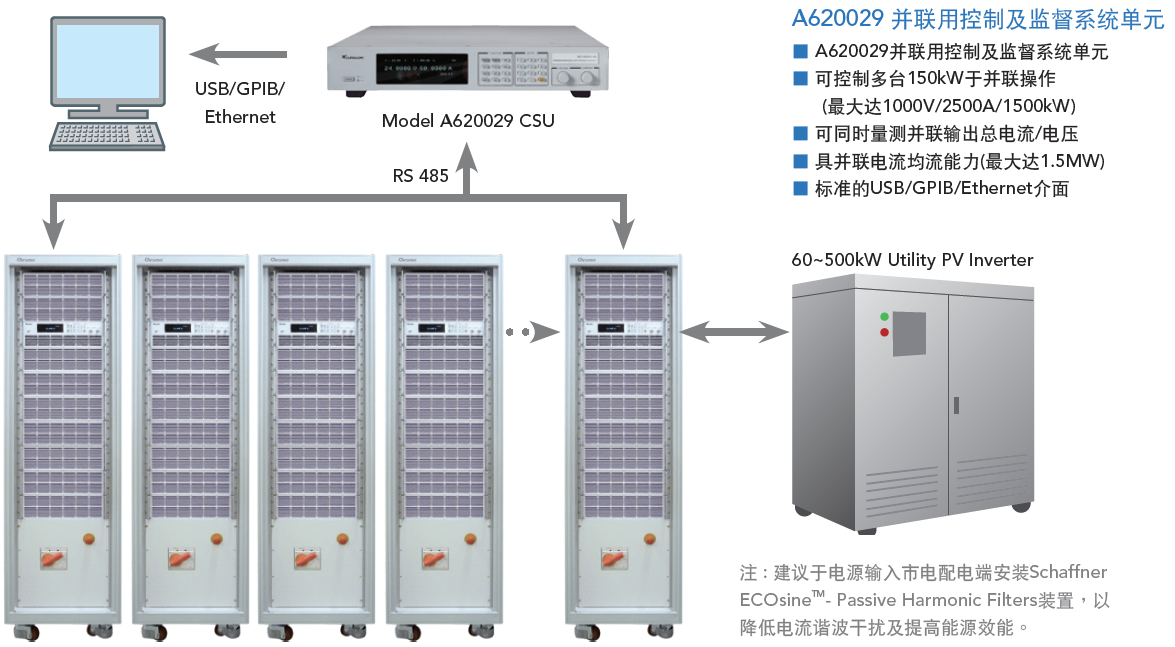

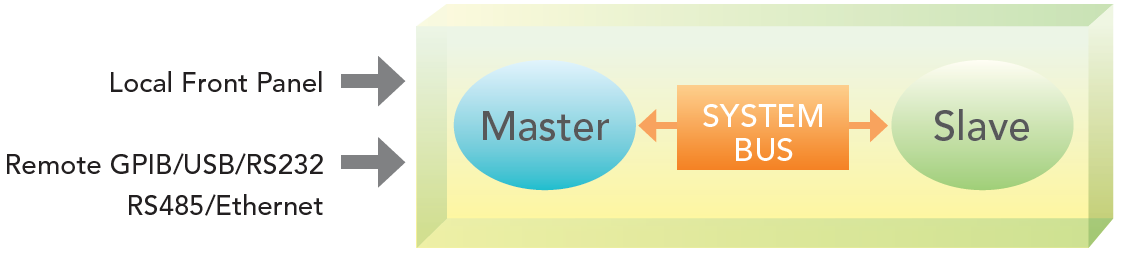

主/從智能并聯操作模式可達288kW
當需要高功率I-V模擬電源于商業及發電站用光伏逆變器測試時，一般以并聯方式連接二臺或多臺電源供應器。此62000H-S系列電源供應器具有主 /從智能并聯控制模式達16臺288kW，使并聯操作模式快速又簡易如同一單機(Stand-Alone)。在此模式中，主單機(Master)設定數值自動下載數據到 從屬(Slave)單機，且具有高速同步訊號控制處理及系統自動均流控制。

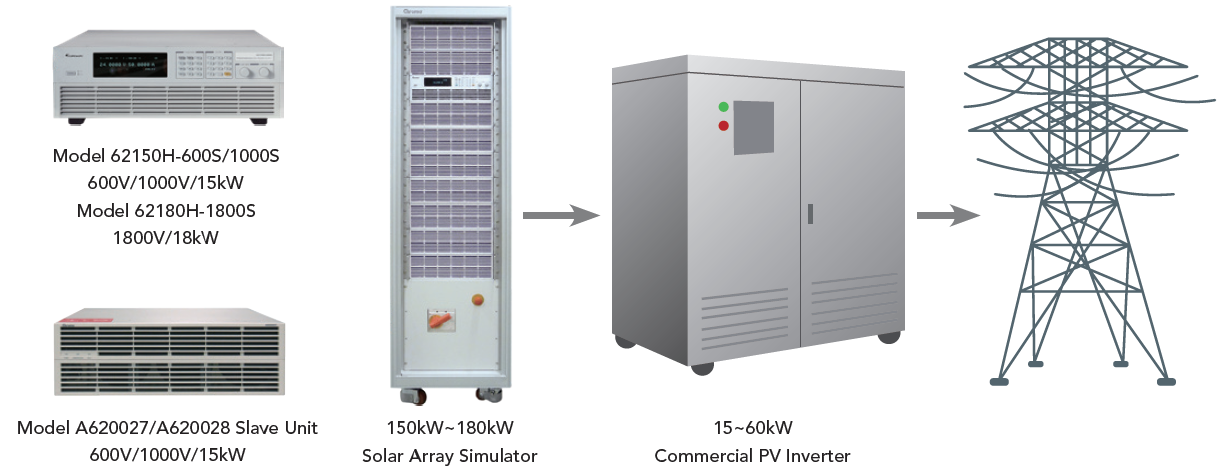

客制大功率電源1500kW方案
